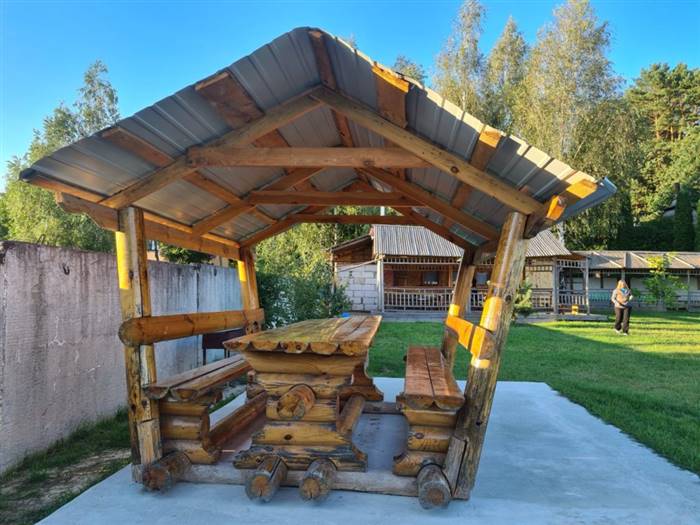

Альтанка з двосхилим дахом – це визнаний стандарт. Таку конструкцію досить просто вибудувати. Такий дах абсолютно симетричний, якщо дивитися з торця. Якщо альтанка планується квадратної або прямокутної, то найпростішим і стандартним варіантом є двосхилий дах.
Які бувають двосхилі дахи і в чому їхня перевага
Двосхилі дахи – це відпрацьована століттями конструкція. У ній усе має значення. По-перше, кут нахилу. Якщо ми спробуємо пролетіти з півдня не північ розглядаючи кут нахилу ската даху, то ми помітимо, що чим північніше – тим цей нахил крутіший.
Довідка! У Дагестані бачимо й односхилі дахи, але на Україні вже двосхилі, а в Карелії так кут найкрутіший.
Все залежить від кількості снігу, що випадає за зиму. З плоского даху сніг не злетить і може просто розчавити. Якщо зробити односхилий, то для досягнення ефекту звалювання снігу. Один край доведеться сильно задирати. Мінімальний кут повинен бути не менше 20о. Якщо кут 30о то висота вертикальної стійки повинна дорівнювати половині довжини крокви. Тому наші предки вибирали двосхилий дах. Але занадто крутий теж не дуже добре робити. Буде велика витрата матеріалів. Якщо раніше висоту даху обирали інтуїтивно, то зараз усі рекомендації є в СНиПах. Вони кажуть, що оптимальний кут нахилу в Європейській частині Росії становить 35о.
Матеріал для покрівлі може бути будь-яким. Якщо Ви бажаєте побудувати свою альтанку не з дерева, а з профільної труби, то дах теж можна будувати з неї. Розрахунок конструкції і необхідного матеріалу такий самий, як і для дерев’яної.
Перевагами двосхилого даху будуть:
- легко розрахувати;
- легко побудувати своїми руками;
- для зведення потрібні прості інструменти;
- не потрібно особливих будівельних знань;
- собівартість не надто висока;
- конструкція не матиме занадто велику вагу;
- опади будуть стікати або з’їжджати з полотна даху.
Проектування даху
Двосхилий дах для альтанки своїми руками – не так вже й складно. Однак будь-яке будівництво має починатися з проекту. Потрібно зробити креслення з розмірами.
Для початку подивимося з яких елементів складається дах.
Проводимо розрахунок елементів даху:
- Гребінь – верхня частина даху у нас буде посередині і висота (відстані від мауерлата до гребеня) буде довжиною протилежного катета. Гіпотенуза – довжина крокви. Половина ширини альтанки (половина затяжки) – прилеглий катет.
- Розмір прилеглого катета відома величина (В). Величина прилеглого кута також відома (α). Тоді довжина гіпотенузи (крокви) дорівнюватиме В/cos (α), а висота (h) дорівнюватиме (В/cos (α)) х sin (α).
- Приклад В=3м, α=35о,
тоді cos α = 0,82, sin α =0.58
В/cos (α) =3/0.82=3.66м.
H=3.66 х 0,58=2,12м.
Усі розміри в нас є. Переходимо до підготовчих робіт.
Розрахунок двосхилого даху: площа, крокви, висота
X
Підготовчі роботи
У підготовчі роботи входить розмітка і нарізка затяжки, пар крокв (ще одна назва підкроквяна нога), виготовлення ригелів.

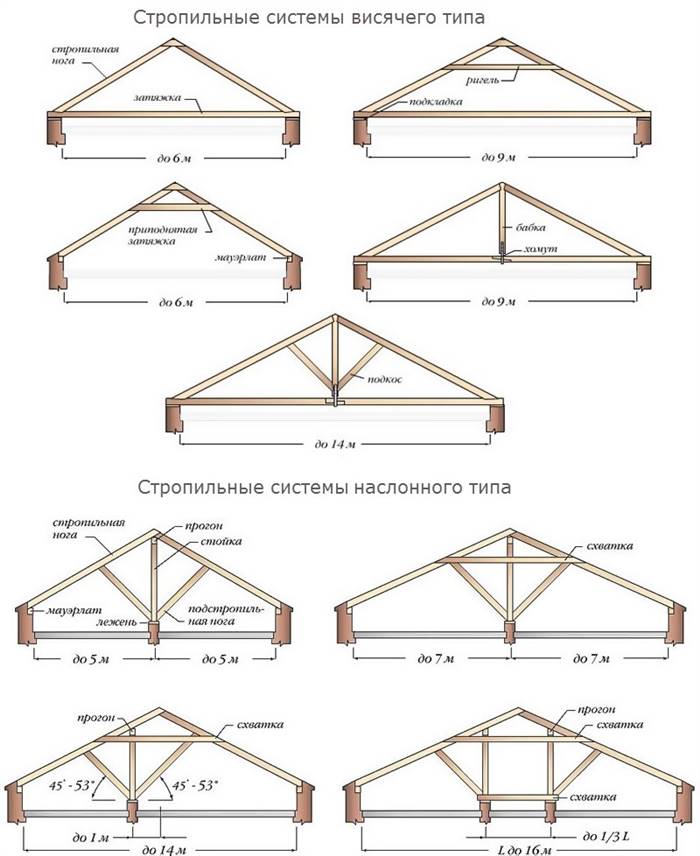

Рекомендується зробити спочатку один комплект: затяжка, пара крокв, ригель. Визначиться, як будуть з’єднуватися між собою крокви в районі коника, крокви до мауерлата, ригель до крокв. Чи будете Ви використовувати підвіску і підкоси. Якщо так, то як вони повинні кріпитися між собою. Варіантів кріплення і використання елементів досить багато. Вибирається оптимальний виходячи з розмірів альтанки. Якщо ширина альтанки менше 6 метрів, і розміри застосовуваного бруса достатні, то можна використовувати спрощену систему. Тут все на Ваш розсуд.
Зробивши і зібравши один комплект, його слід розібрати і за отриманими розмірами виготовити інші.

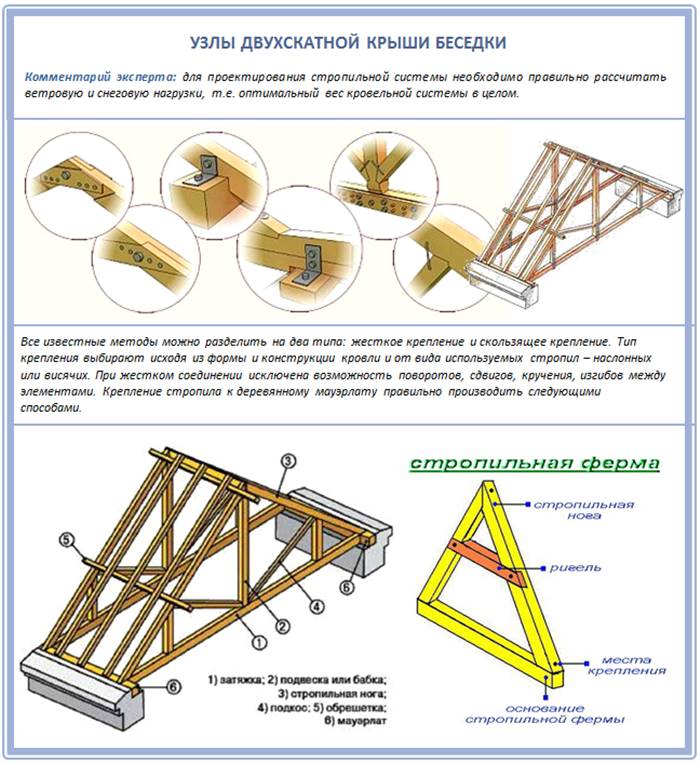

Структура альтанки з двосхилим дахом. 6 найважливіших елементів
Для виготовлення кроквяної системи застосовуються такі елементи:
- Кроква або кроквяна нога – ребро рівнобедреного трикутника, на яке лягає обрешітка;
- Затяжка – основа рівнобедреного трикутника;
- Підвіска або стійка – брус на який спирається коник;
- Підкіс або підкроквяна нога – брус під кутом від нижньої частини підвіски до крокви;
- Мауерлат – брус (в альтанках часто поздовжній елемент верхньої обв’язки) на який кріпиться затяжка;
- Ригель – горизонтальний елемент посилення жорсткості конструкції кроквяної системи;
- Решетування – поздовжні дошки, на які лягає покрівля.
Як відомо для жорсткості конструкції бажано використовувати трикутник. Тому для створення і посилення жорсткої кроквяної системи використовуються ригелі, стійки і підкоси. Утворюють додаткові трикутники і надають даху жорсткість для утримання змінних навантажень – вітрового, яке намагатиметься перекинути альтанку або зірвати з неї дах, та снігового, яке тиснутиме згори і намагатиметься або продавити покрівлю, або поламати крокви.
Як вибрати матеріал для покрівлі на двосхилий дах альтанки
Що враховувати при виборі матеріалу для покрівлі
Альтанка з подвійним дахом може бути покрита будь-яким покрівельним матеріалом. Правильно обраний матеріал забезпечить міцність і довговічність покрівлі. Форма і колір покрівлі підбирається під структуру і колір матеріалу, з якого зроблена альтанка.
Покрівельні матеріали та їхні характеристики
Для виготовлення двосхилого даху для альтанки застосовують:
Металочерепиця
Переваги:
- невелика вага;
- просте укладання;
- великий вибір кольорів;
- стійкість до впливу атмосфери (опади, перепади температур). Сонячне випромінювання);
- довговічність;
- доступна ціна.
Недоліки:
- гучний шум дощу;
- сніг затримується на рельєфі (доведеться робити крутіший кут ската даху).
Профлист
Переваги:
- не обтяжують конструкцію;
- простий монтаж;
- стійкість до впливу атмосфери (опади, перепади температур). Сонячне випромінювання);
- великий вибір кольорів;
- довговічність;
- не горючий;
- доступна ціна.
Недоліки:
- гучний шум дощу.
Ондулін
Лист із целюлозної основи просочений очищеним бітумом і смолами. Аналогічно шиферу має хвилеподібну форму.
Переваги:
- легкий;
- пофарбований у різні кольори;
- хороший шумоізолятор;
- доступний за ціною;
- стійкий до корозії;
- гнучкий – можна надавати покрівлі будь-яку форму; гарний при укладанні на фігурні дахи (круглі, багатогранні, багатощипцеві).
Недоліки:
- вицвітає з часом;
- при виготовленні альтанки з мангалом доведеться теплоізолювати від гарячої труби мангала.
Шифер
Старий, випробуваний надійний матеріал.
Переваги:
- дешевий;
- не горючий;
- довговічний.
Недоліки:
- крихкий;
- важкий.
Полістирол, пластик, м’яка черепиця
Широко застосовуються як матеріал для покрівлі альтанок з двосхилим дахом виготовленої своїми руками.
Переваги:
- легкий;
- дешевий;
- широкий вибір кольорів;
- легко кріпити;
- гнучкий;
- легко ріжеться і обробляється.
Недоліки:
- не такий довговічний;
- вицвітає і руйнується під дією сонця.
Як зробити двосхилий дах для альтанки
Для будівництва нам знадобиться інструмент:
- молоток;
- пила;
- долото;
- дриль;
- рулетка;
- пензлик або фарбопульт;
- молоток і будівельні цвяхи різних розмірів.
Важливо! Попередньо дерев’яні деталі обробляються складами, що захищають дерево від гнилі та загоряння. За необхідності їх фарбують.
Приступаємо до складання покрівельної системи:

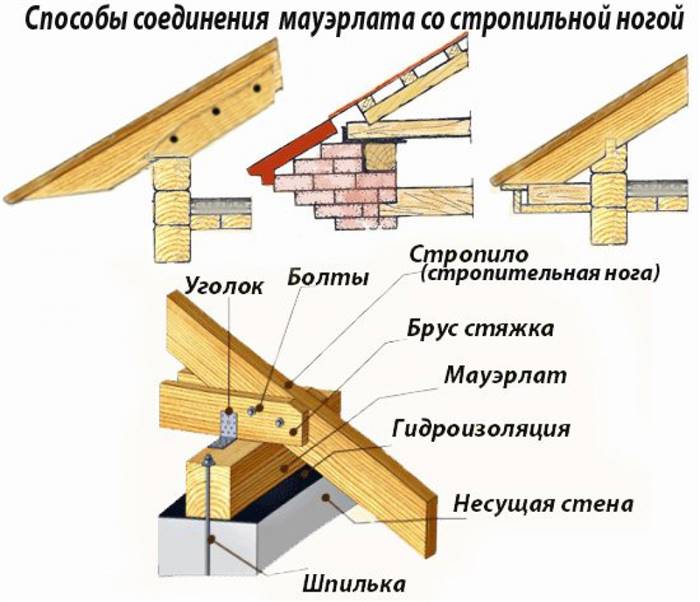

- Укладаємо мауерлат на верхню обв’язку (сама верхня обв’язка може виступати як мауерлат, якщо конструкція полегшена через невеликі розміри).
- На мауерлат по краях укладаємо комплект крокв (самі крокви і затяжка, ригель, стійка, укоси за потребою) і вирівнюємо їх. Вони повинні стояти вертикально (за рівнем) і паралельно (перевіряємо відстані по мауерлату і по діагоналях – відстань від коника до з’єднання з мауерлатом навпроти). Закріплюємо після вивірки, додавши додаткові укосини для жорсткості, а також знизу і біля гребеня прибиваємо по одному елементу обрешітки.
- Ставимо інші крокви на відстані не більш ніж один метр і кріпимо їх вгорі біля гребеня і внизу в мауерлат.
- Прибиваємо обрешітку. Відстань між рейками обрешітки залежно від матеріалу покрівлі.
- Укладаємо пароізоляцію.
- Накриваємо покрівлею. Кріпильний матеріал (цвяхи або саморізи згідно використовуваного матеріалу покрівлі). Для труби мангала прорізаємо отвір відповідного розміру та ізолюємо азбестом, якщо матеріал горючий. Щілини герметизуємо.
- Зашиваємо фронтони.
Приступаємо до прикрашання на свій смак.
Поради та рекомендації
При виготовленні даху не можна поспішати. Бажано діяти за прислів’ям: Сім разів відміряй – один відріж.
На стадії ескізного проєкту відразу з’ясувати, які елементи кроквяної системи будуть потрібні. Як і чим вони мають з’єднуватися між собою.
Головне правильно виставити крайні комплекти крокв (паралельно і вертикально). Помилка може змусити переробляти все знову. Перекіс буде видно після укладання покрівлі.
