Як зробити ворота з профнастилу з хвірткою своїми руками

Ворота для приватного будинку з металопрофілю відносяться до бюджетних варіантів: адже матеріал можна купити оптом, за вигідною ціною, і на всю роботу піде мало часу. Щоправда, якщо вибрати звичайну розпашну модифікацію без декору. Якщо ви захочете встановити кований виріб, доведеться витратити більше грошей. Стандартні розпашні воротні полотна з профлиста самостійно може виготовити навіть зварювальник-любитель.

Ворота з профлиста – плюси і мінуси

Профнастил дуже популярний на будівельному ринку, а все тому що, він володіє наступними перевагами:

• Його поверхневого типу шар забезпечує прекрасний захист від сонця, корозії та перепадів температурного режиму.
• Легка вага будматеріалу дозволяє виконати установку за короткий час.
• Різноманітність колірних рішень.
• Тривалий термін експлуатації завдяки захисному шару.
• Доступна вартість.

Мінуси:

• Відсутність звукоізоляції.
• Незважаючи на міцність, профільований лист може деформуватися через механічні впливи, які можуть. впливу.
• При появі будь-якого дефекту (навіть подряпини), матеріал може піддатися корозії.

Навіть не дивлячись на велику кількість недоліків, власники приватних котеджів, найчастіше віддають перевагу воротам з профнастилу.

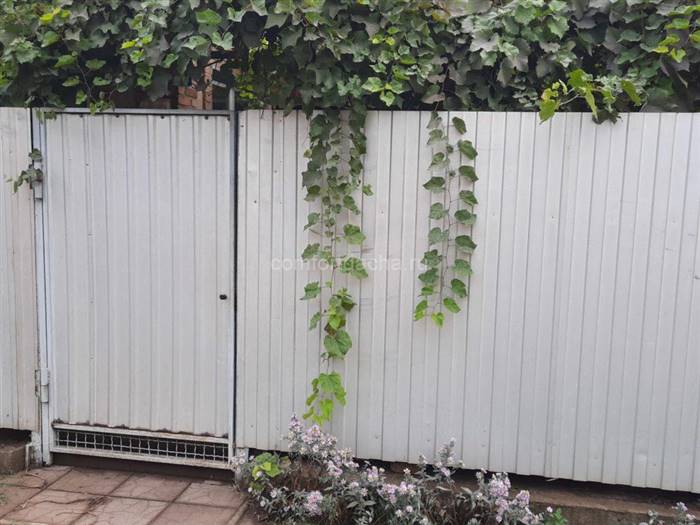

Який варіант воріт із хвірткою вибрати

Ворота з хвірткою бувають:

• розпашними;
• відкатними;
• механічного типу;
• автоматизованими;
• розсувними;
• підйомними;
• змішаного типу.

Зараз найбільшою популярністю користуються орні і розсувні моделі, які зазвичай використовують для облагороджування ділянки. Хвірткові дверцята можна встановити на ворота за допомогою таких способів:

• Винести хвіртку поруч із ворітним полотном, у такому разі вона оформляється в тон огорожі.
• Сховати в декор бічних секцій воріт.
• Врізати у ворота одну зі стулок. Не завжди двері прикрашають вхід, тому іноді їх приховують.
• Зробити ворота з окремою маленькою стулкою, яку використовують як дверцята.

Який вибрати варіант, вирішувати тільки вам.

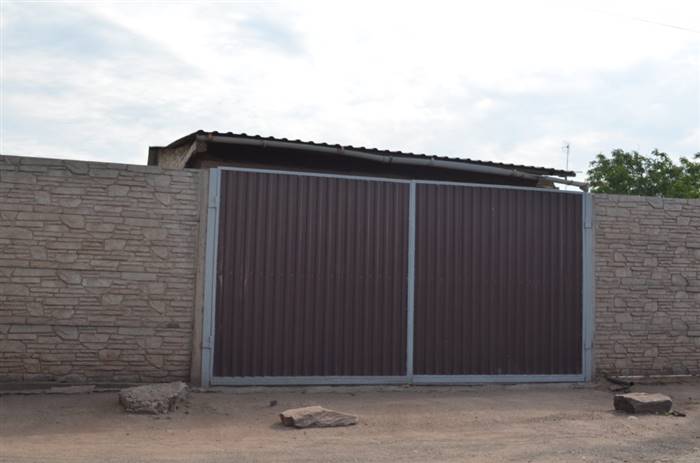

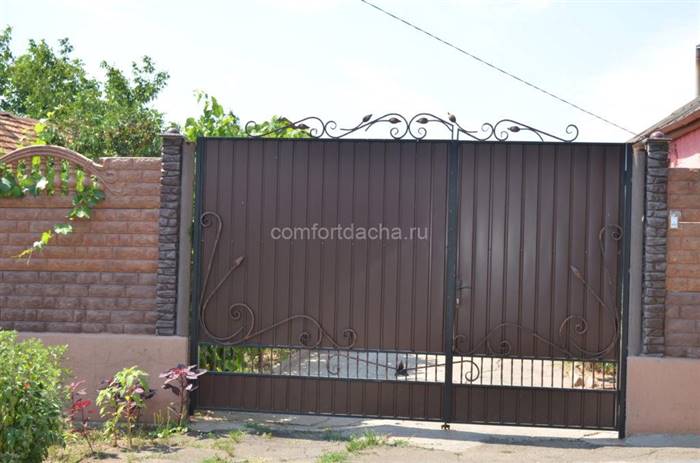

Розпашні ворота з хвірткою

Розпашні моделі бувають двостулковими або ж одностулковими. Найбільш затребувана конструкція: двері та дві стулки. Вони відкриваються або ручним способом, або автоматично. Полотно до рами прикріплюється за допомогою петель. Каркасна конструкція воріт має бути міцною. Також це стосується арочних модифікацій із вбудованими дверима.

Стулки розпашних виробів можуть відчинитися на 90-110˚. Їхня максимальна висота 4-5 метрів. Конструкції можна встановлювати в широкі отвори – до 15 метрів. Під час проєктування таких виробів, треба відразу вибрати варіант відкриття стулок.

До переваг розпашних моделей відносять просте встановлення, тривалий термін експлуатації та прийнятну вартість. Такі ворота можна зробити з будь-якого матеріалу: профільований настил, дерево, сітка тощо. Є у розпашних модифікацій також кілька мінусів. Серйозні вимоги висуваються до монтажу опор – встановлювати їх необхідно на велику глибину і в обов’язковому порядку бетонувати основу.

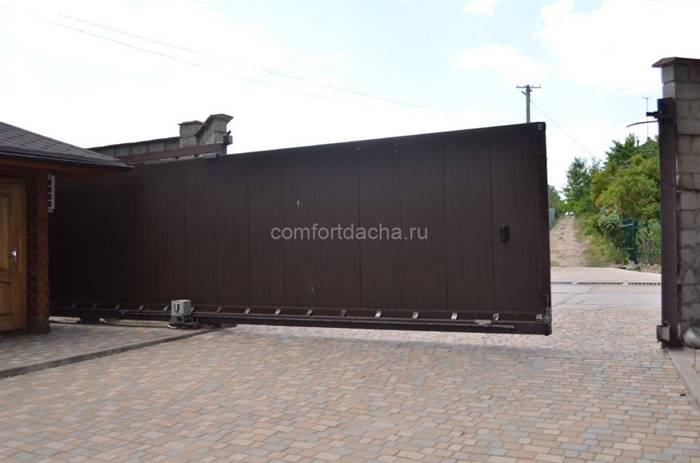

Розсувні ворота

Розсувні ворота поділяються на автоматизовані та механічні. Автоматизованими модифікаціями можна керувати на відстані.

Розсуваються вироби по горизонталі. У конструкції системи є роликова основа, а ще напрямні, що направляють. Ролики, найчастіше роблять з міцного капролону або металу. Хвіртку в цих воротах можна врізати в полотно або ж розмістити поруч.

Як вибрати відповідний профільований лист

Отже, щоб вибрати якісний профнастил, необхідно насамперед звернути увагу на вимоги до покриття.

Порада: якщо необхідна підвищена стійкість, використовуйте покриття з цинку з алюмінієм.

Також важливий колір поверхні. Поверхня, що пройшла забарвлення, має довший термін експлуатації та забезпечує естетичний вигляд. Кольорове рішення має вписатися в загальну концепцію дизайну котеджу і підходити до паркану і двору.

Ну і останнє, про що не варто забувати при виборі профільованого листа, це його товщина. У разі якщо матеріал не укріплений, не можна брати виріб із товщиною, нижчою за 0,45 мм. Для тривалого використання потрібна максимальна товщина, вона вимірюється без додаткових вимірювань. шарів захисту, тобто лише внутрішнього листа сталі.

Огляд технічних характеристик профлиста

Профлист – це гофрована тонка сталь з оцинкованим покриттям для захисту від. Додатково для зміни кольору наноситься шар з полімерного складу. У продажу можна побачити матеріал 3 класів: C. CH. H. Відмінності полягають у висоті хвилі, міцності, товщині полотна і масі.

Для створення воріт можна використовувати будь-який тип профнастилу, але все ж зазвичай використовують додатково посилені. До переваг влаштування парканів з профільованого листа хвіртки, і воріт відносять наступне:

• легкість;
• висока жорсткість;
• простий розкрій;
• швидкість складання конструкції;
• тривалий термін експлуатації;
• вироби з цього матеріалу красиво виглядають протягом довгого часу;
• можливість його змінювати.

З мінусів можна виділити слабку міх. стійкість до ударів та інших механічних впливів. Ще один недолік – метал пропускає шум. А мала вага листків змушує вдаватися до посилення і обважнення каркасної конструкції з опорними стовпами.

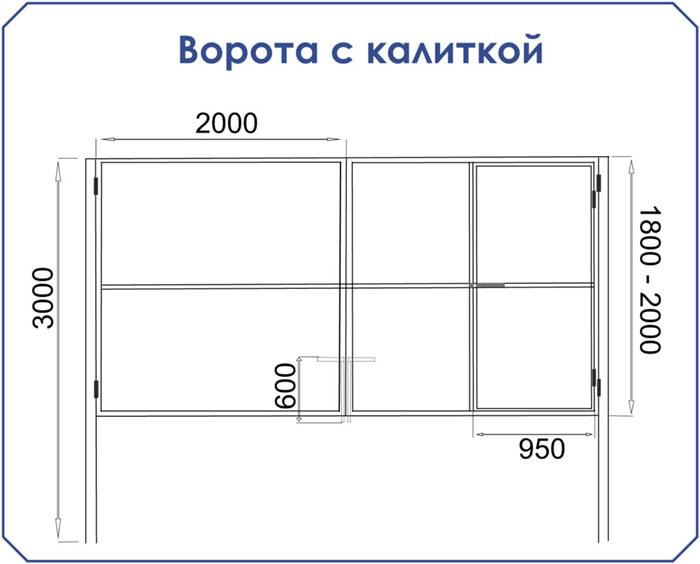

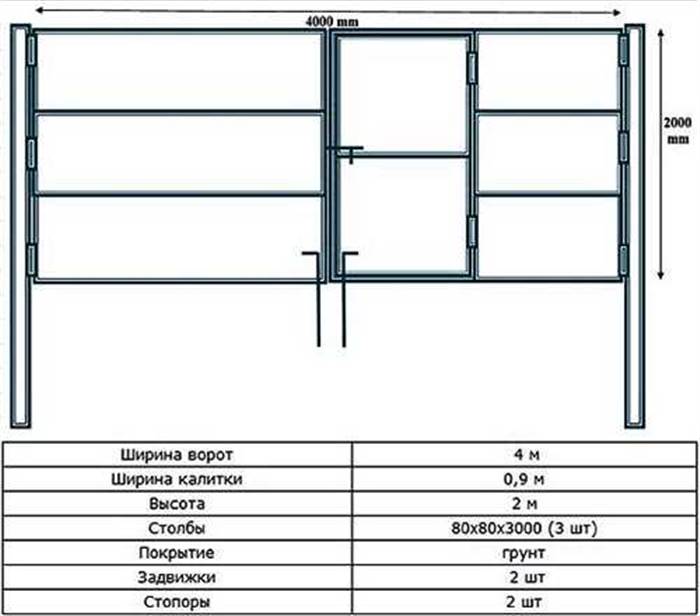

Креслення воріт із хвірткою

При створенні креслення або ескізу треба визначити ширину, висоту отвору ворітних полотен і хвіртки, а також модифікацію каркасної конструкції.

Важливо! під час проектування воріт із профлиста треба правильно розподіляти навантаження по стулці.

Товщина металу профільної труби повинна бути мінімум 3-4 мм. Також і фундаментальна конструкція під опорами виробу має бути досить надійною. Для каркасної конструкції необхідно взяти легку профільну трубу, щоб стулки не були перевантажені, проте занадто тоненький каркас не встоїть перед вітром.

Важливо! Також подумайте про ширину воріт. Оптимальною вважається ширина в 4 м, вона дає змогу спокійно в’їжджати як невеликим, так і великим машинам навіть із вузької вулиці.

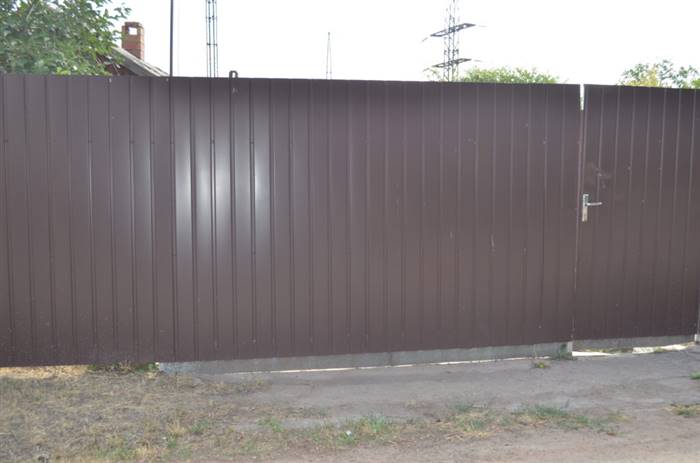

Розміри воріт і хвіртки

Для визначення ширини, врахуйте ширину автомобіля разом із дзеркалами і додайте 1 метр на запас. Також подумайте про ширину опорних конструкцій. Якщо хочете звести ворота з окремими дверима, потрібно встановити три опори. Між каркасною рамою, опорними конструкціями і стулками мають бути зазори.

Зазвичай ворота для приватного будинку виготовляють із металопрофілю шириною 4,5-5 м. Хвіртка має ширину 1,2 м. Врахуйте відразу ширину профлиста, щоб не переробляти нічого надалі. Висота воріт розпашних із профнастилу 2,2-2,5 м.

Розрахунок паркану з профнастилу, дерева, сітки

X

Важливо! Зверніть увагу на нижній зазор. Без нього взимку, ворота і хвіртку з профлиста буде важко відкривати через сніговий покрив і лід. Висота конструкції теж залежить від елементів декору, що встановлюються зверху.

Витратні матеріали та інструменти

На підставі креслення варто визначитися з використовуваними будматеріалами та їхньою кількістю. Для створення воріт потрібно купити:

• профнастил;
• самонарізні шурупи;
• труба зі сталі з перетином не менше 60 на 60 мм і товщиною стінки 3 мм;
• профільного типу труби типових розмірів 60 на 20 мм або 40 на 40 мм;
• профтруба перетином 20 на 20 мм;
• сталевий лист;
• замок, петлі, фіксатори;
• ґрунтовка для металу та фарбувальний засіб;
• елементи для декору (якщо вам буде потрібно).

Інструменти, які потрібно підготувати: зварювальний агрегат, дриль-шуруповерт, рівень, ножиці для листів зі сталі, рулетка, болгарка, пензлі.

Покрокова інструкція з будівництва огорожі своїми руками

Щоб зробити роботу правильно й уникнути серйозних помилок, краще зводити ворота з профнастилу з хвірткою послідовним чином, звертаючи увагу на інструкцію.

Розмітка і земляні роботи

Починати створення воріт для приватного будинку з металопрофілю з хвірткою необхідно з розмітки напрямку руху стулок. Для цього треба натягнути мотузку вздовж майбутнього проїзду. Якщо товщина секційного будматеріалу приблизно 70 мм, то відстань від стовпчика до мотузки має бути такою самою. Прикріплюється мотузка на висоті 15-20 сантиметрів від землі.

Важливо коректно виконати розрахунок фіксації цих опорних конструкцій з точністю до мм, адже від цього залежатиме експлуатаційний термін. Щоб ворота можна було легко відчиняти, опори ставлять якомога ширше відносно одна одної.

У стовпчика, який обмежує проїзд, роликову опорну конструкцію необхідно відводити з внутрішньої сторони від нього на 25 сантиметрів у напрямку відкату стулки.

Щоб визначити периметр фундаментальної конструкції, потрібно: по стороні відкриття воріт, додати ½ ширини проїзду. Це буде довжина основи. Від огорожі в бік садиби по всій довжині фундаментальної конструкції відступіть 50 сантиметрів. Отримайте розмірні хар-ки периметра. Під час роботи можна і навіть потрібно використовувати рулетку, шнур і кілочки. Після виконання розмітки, викопайте ґрунт. Глибина ями має бути мінімум на 20 сантиметрів нижчою за рівень промерзання ґрунтового шару на вашій ділянці.

Встановлюємо опорні стовпи і виготовляємо каркас

Щоб за заставну не довелося багато платити, використовуйте арматуру діаметром 12 мм і швелер шириною 12-16 сантиметрів, завдовжки, яка дорівнює фундаментальній конструкції.

Детальніше про створення каркаса: до швелеру зварюванням прикріплюють шматочки арматури. Потім прикріплюють її поперек за допомогою зварювання, щоб вийшли зв’язного типу компоненти.

Якщо запланована автоматизація, укладають основу під привід. З підручних засобів можна використовувати швелер довжиною 50 см. У центральній частині зробіть отвір для виведення проводки.

Монтаж опор, опис процесу:

1. Спочатку підготуйте стовпи – болгаркою відріжте трубки потрібної довжини. Далі, сформуйте отвори на глибину 1/3 від висоти опорної конструкції. Найкраще для цього використовувати садовий бур. Діаметр заглиблення має бути в 2 рази ширшим за діаметр стійки.
2. Засипте в траншеї пісок, змішаний зі щебенем до рівня в 15-30 сантиметрів.
3. Встановіть опори вертикальним чином і забетонуйте їхні основи.
4. Закрийте стійки цеглою, каменем або деревиною.

Збірка каркасів стулок і хвіртки

Виконайте повторні виміри для того, щоб не припуститися помилки, і виріжте деталі. Зробіть отвір для монтажу хвіртки. Усі кромки повністю зачистіть. Зваріть листи, завчасно точково нажививши їх. Обробіть місця зварювання елементів. Для цього виконайте:

• зачищення швів;
• знежирення;
• ґрунтовку;
• фарбування.

Можна замість ґрунтовки використовувати для поверхні фарбу по металу. Для отримання більш гарного результату, пофарбуйте два рази. Наступний етап – приварювання петель на опору, а потім до каркасної конструкції з відступом від рами 20 сантиметрів.

Від області кріплення петель залежить метод відкривання хвіртки – лише в один бік або всередину і назовні. Щоб елементи не почали бовтатися і не зіпсували покриття, зазвичай ставлять обмежувачі.

Важкі ворота укомплектовують трьома петлями зліва і справа, для простіших варіантів вистачить двох. Листи прикріпіть до рами через один профільний виступ. Приєднайте будматеріал до рами і спробуйте посилити. Кріпити профільований настил краще за допомогою покрівельних самонарізних шурупів.

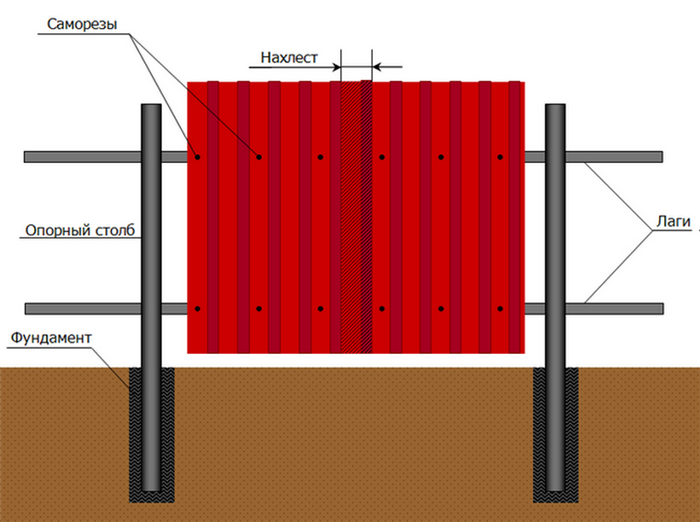

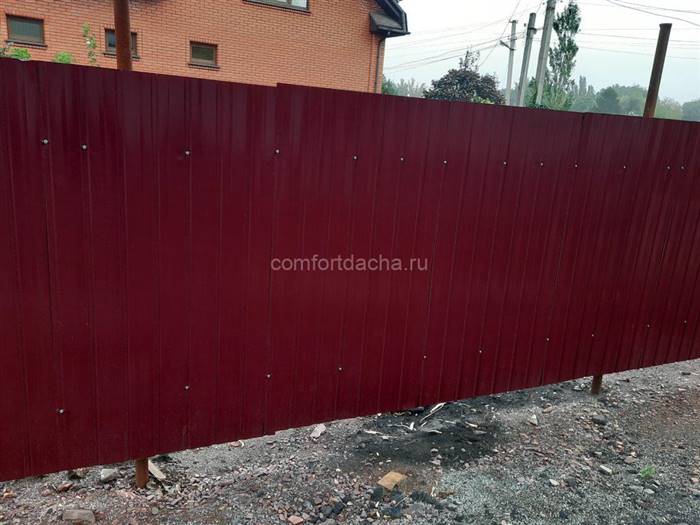

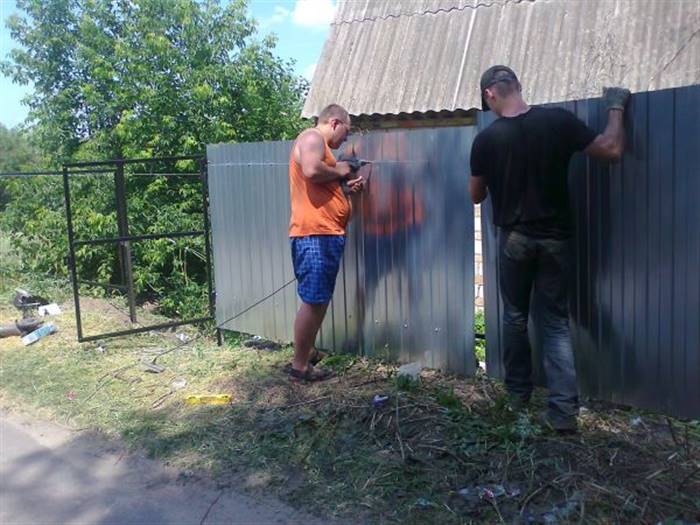

Кріплення профільованого листа

Установку листів з металу можна виконати як з двох сторін, так і з однієї. Під час монтажних робіт, профіль треба прикрутити самонарізними шурупами до всіх перемичок. До каркасної конструкції лист повинен прикріплюється з фіксацією через одну хвилю знизу профлиста. Один з одним профлисти з’єднуються у верхній області хвилі.

Якщо всередині воріт є двері, їх необхідно кріпити також на петлі. Для хвіртки формується окрема каркасна конструкція. Якщо двері вбудовані, їхні петлі прикріплюють до профільної труби, що входить до складу каркасної конструкції самих воріт. У цій області необхідно зробити посилення. Якщо хвіртка встановлена окремо, її петельки монтують до опорної стійки.

Монтаж петель

Для воріт зазвичай використовують гаражні петлі, це найпростіший і недорогий варіант. Спочатку петлю потрібно за допомогою зварювання прикріпити до опори, потім до каркасної конструкції, відступивши від краю рами стулки 20-30 сантиметрів. Від місця встановлення петель залежить спосіб відкриття воріт.

Якщо ви хочете, щоб вони відкривалися в обох напрямках, варто прикріплювати її за допомогою зварювання встик до опорної стійки. Якщо вам потрібно, щоб ворота відчинялися в одному напрямку, петлю встановіть за допомогою накладного методу.

Для посиленого воротного полотна краще взяти три петлі, інакше вони стануть провисати. Якщо посилення не було виконано і конструкція легка, знадобиться лише дві петлі.

Ось ви і дізналися, як зробити ворота своїми руками з профілю, якщо розібратися в питанні, то можна зрозуміти, що це зовсім нескладно.

Ґрунтування і фарбування конструкції

Якщо немає полімерного покриття, метал можна покрити фарбою власноруч. Спочатку поверхню необхідно підготувати – обробити її ґрунтовкою. Матеріал має антикорозійні властивості, тому надійним чином захищає метал від появи іржі.

Важливо! Грунтування позбавляє від витрачання великої кількості фарбувального засобу. На обробленому профільованим аркуші, фарба триматиметься довше, ляже рівнішим шаром, і висохне в рази швидше. Підбирати ґрунтовку необхідно під тип фарбувального засобу.

Після обробки, необхідно дати воротам повністю висохнути, і лише потім переходити до фарбування. Якщо ви вирішили нанести три шари ґрунтовки, треба дати кожному з них гарненько просохнути. Фарбування воротного полотна виконується за допомогою валика. Пензлями дофарбовуються важкодоступні області. Смуги фарби варто наносити паралельно, перекриваючи кожен минулий мазок новим на 1-2 сантиметри.

Пофарбуйте ворота з профлиста своїми руками кілька разів, використовуючи валик, контурний і малярський пензлик. Виконуйте роботу доти, доки не отримаєте потрібне колірне рішення, і поверхня не стане однорідною.

Найпростіше наносити фарбувальний засіб за допомогою фарбопульта. Він не допустить формування просвітів, патьоків, не залишить слідів. Обираючи колір фарби, не забувайте, що темні ворота довше матимуть гарний вигляд. На світлих виробах швидко стає помітним бруд, але зате вони краще відбивають промені сонця.

Як зробити засув на воротах

Засув для воротного полотна можна замовити через інтернет або зробити своїми руками. Другий варіант підходить для тих, хто хоче трохи заощадити і любить працювати самостійно.

Вертикальні засуви

Такі засуви користуються великою популярністю, оскільки їх нескладно зробити власноруч. Як виготовити:

1. Візьміть округлу трубу і відріжте два однакових шматки. Потім за допомогою зварювання прикріпіть їх до верхньої і нижньої планки каркасної конструкції воріт.
2. Підготуйте два шматки арматури, використовуючи трубогиб, зігніть їх під кутом 90°.
3. Потім зробіть дірки в нижній і верхній планці каркасної конструкції, так щоб прутики могли вільно в них занурюватися.
4. Внизу у фундаментальну конструкцію воріт або просто в ґрунт забийте два шматки труби для фіксації засува.

Роботу завершено.

Засув накладний горизонтального типу

Подібний пристрій підійде для конструкцій із профільованого настилу, оскільки його нескладно поставити на поперечного типу планки. Як виконати установку, опис процесу:

1. Приваріть квадратний шматок металу в центральній частині воріт із двох боків, щоб на них можна було поставити засув.
2. Прикрутіть його за допомогою шурупів з кожного боку.
3. Оскільки цей засув має спеціальні “вуха”, то за бажання на них можна повісити простий навісний замковий механізм.

Ось так просто можна зробити накладний горизонтальний засув.

Електромагнітні замки

Також можна купити електромагнітні замки для воріт із профілю. Детальніше про їхню роботу:

• На замковий механізм подається напруга й активізується електромагніт, який притягує до себе обидві стулки воріт.
• Відкривається замковий механізм лише спеціальним ключем.
• Ще продаються замки з детектором відбитків і домофоном.

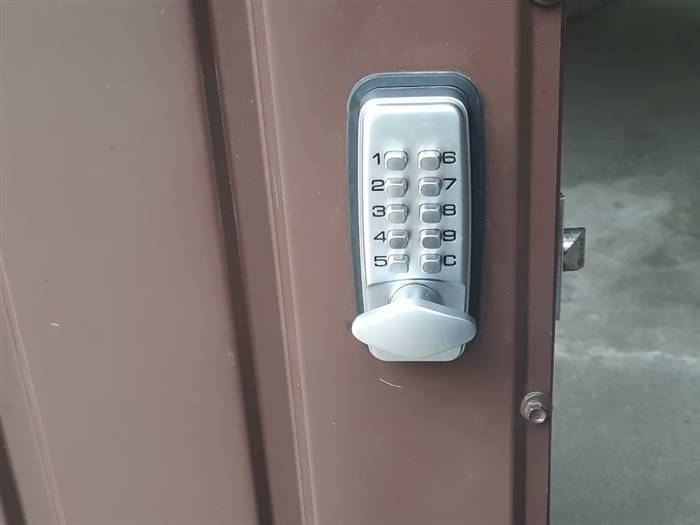

Механічні кодові пристрої

Найдоступнішим варіантом вважаються кодові замки, які відкриваються при натисканні певних цифр. Але при використанні подібних пристроїв, комбінацію потрібно періодично міняти.

Який замок встановити, вирішувати тільки вам, адже існує досить багато цікавих варіантів. Однак якщо ви переживаєте за свою безпеку, варто подумати про електромагнітні пристрої.

При виборі будматеріалу, не думайте в першу чергу про ціну, дивіться на якісні характеристики, адже якщо ви виберете хороший матеріал, тоді ворота прослужать довгі роки. Для самостійного виготовлення при маленькому бюджеті прекрасно підійде профнастил або дерево. Встановлюються такі полотна швидко, коштують недорого, а за терміном експлуатації не поступаються більш дорогим воротам.
