Усі ми звикли, що двері наших квартир замикаються надійними замками з хитромудрими механізмами і пристроями. Але також надійними запорами повинні володіти хвіртки і ворота в парканах навколо наших дач і присадибних ділянок.
У даній статті буде детально розібрано питання про види замикаючих пристроїв для хвірток, загородок і воріт, а також представлено корисні та ефективні рекомендації з виготовлення засувок своїми руками.
Вимоги до замикаючих пристроїв
Насамперед до замикаючих пристроїв висуваються вимоги щодо їхньої функціональності:
- Засувка на хвіртку має бути виконана в єдиному корпусі з точно пригнаними рухомими механізмами.
- Пристрій не повинен “деренчати” під час роботи.
Важливо! Клямка на хвіртку періодично повинна змащуватися, але для якісного пристрою досить внесення мастила 2 рази на рік.
Можна використовувати рідке мастило, наприклад, індустріальну олію або тверде – літол, солідол тощо. Літол найбільш практичний і стійкий до зовнішніх впливів.
- Пристрій корпусу і механізмів має дозволяти швидке розбирання, очищення і подальше збирання.
- Конструктивні елементи повинні давати можливість власнику замінювати їх самостійно.
- У наявності мають бути кріпильні елементи, а на корпусі виконані спеціальні пази або вушка для монтажу.
Також є критерії, що визначають безпеку:
- Запор під час відкривання/закривання не повинен пошкоджувати руки того, хто закриває.
- Конструкція має надійно монтуватися у відповідному місці хвіртки чи іншої загородки.
Призначення і сфера експлуатації засува і шпінгалета
За своєю функціональністю і конструкцією засув і шпінгалет являють собою схожі пристрої. Їхня відмінність полягає в тому, що шпінгалет також може використовуватися для фіксації в закритому положенні віконних рам, невеликих лючків і прорізів.
Засуви, своєю чергою, монтуються тільки на масивних воротах і прохідних хвіртках.
І на засуві, і на шпінгалеті можуть бути виготовлені спеціальні вушка для навісного замка.
Щодо призначення, то воно очевидне: шпінгалети і засуви являють собою “запірну” частину дверей чи іншої загородки, яка слугує для запобігання доступу в приміщення або на територію.
Важливо! Засов може бути змонтований всередині або зовні приміщення – двосторонній засув на хвіртку.

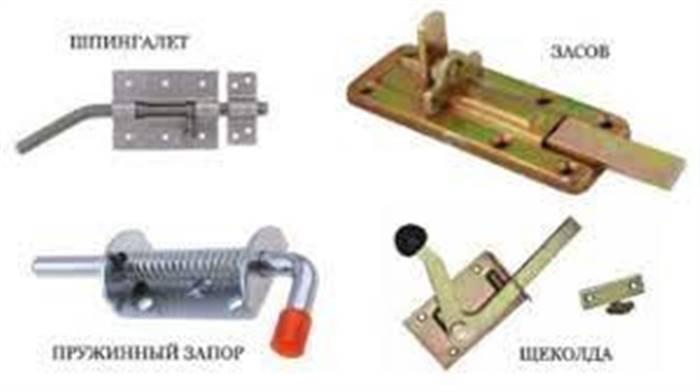

Види запорів і класифікація
Запори, які максимально затребувані в приватному секторі і можуть бути легко виготовлені власними руками, поділяються на такі види:
- Поворотна клямка. Конструктивно вона являє собою ромбоподібний або прямокутний язичок, який закріплюється на оголиці перед хвірткою. Коли язичок перебуває у вертикальному положенні, то ніщо не перешкоджає відчиненню і зачиненню дверей, але щойно язичок переводиться в горизонтальне положення, – двері замкнені. Такі пристрої дуже затребувані в спорудах під назвою “сільський туалет”.

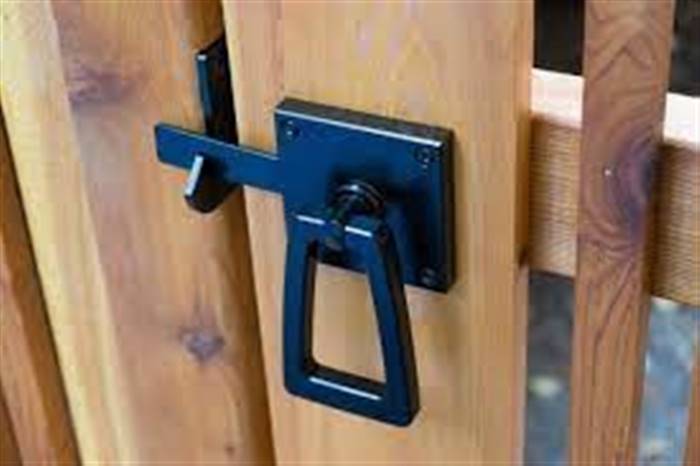

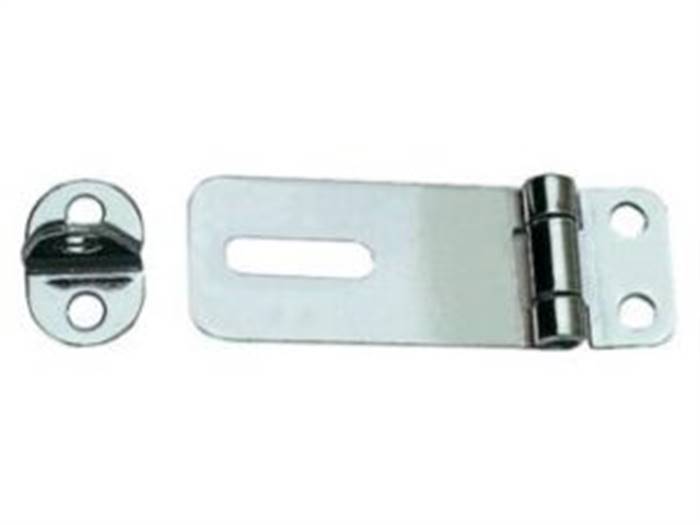

- Клямка з навісним замком. Такий саморобний замок на хвіртку являє собою рухомий запор у корпусі або ж накидну планку, яка монтується на рухомому шарнірі, закріпленому на оголичці. На хвіртці монтується відповідний паз. Накидна планка “заходить” у паз зверху, а у рухомого затвора “захід” відбувається в горизонтальній площині. Це вимагає якісної підгонки робочої та відповідної частини затвора. Навісний замок повинен змикати робочу і відповідну частину запору, роблячи двері, паркан (огорожу) і затвор єдиною нерозділеною конструкцією.
- Клямка без навісного замка. Повністю повторюється конструкція, яка описана вище, за винятком спеціальних відливів або вушок під дужку замка.
- Самозамикаюча клямка, що замикається. Найскладніша конструкція, яка включає до складу натискні пружини. Вони є “спусковим” механізмом для замикання, а також віджиманням пружин вручну можна вивести реборди із зачеплення і зрушити клямку в бік відкриття. Засувка на хвіртку, зроблена власноруч, рухається по направляючій у бік закриття, але, тільки-но реборда на кінці затвора опиниться за направляючою, вона самостійно замикається під натиском пружин.
Важливо! Виготовлення самозамикаючихся клямок цілком можливе, але вельми трудомістке і потребує від майстра спеціальних столярних навичок. Ми рекомендуємо купувати такі механізми в готовому вигляді, а монтаж провести самостійно.

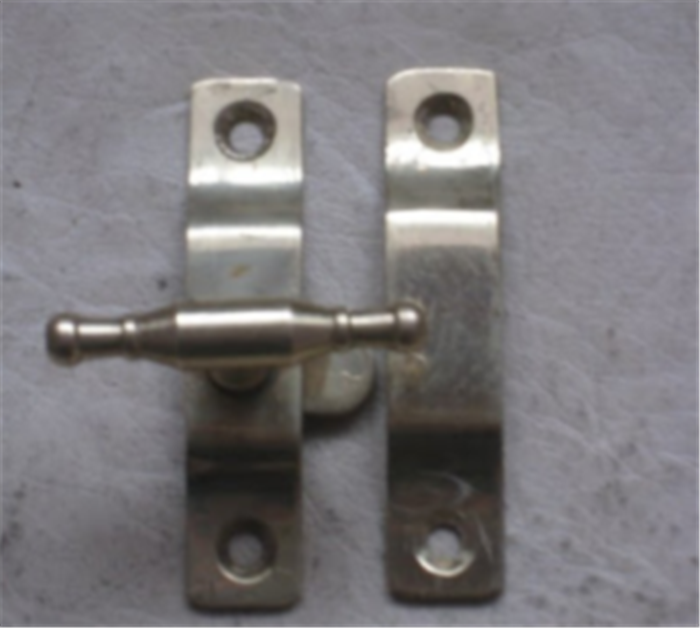

- Шпінгалет. Як було сказано вище, засув і шпінгалет є схожими конструкціями, але засув являє собою більш примітивний пристрій. Шпінгалет являє собою цілісний виріб із рухомим штифтом, який рухається в затворі – спеціальній конструкції. Затвор має поздовжній вузький пропил, що дозволяє фіксувати ручку шпінгалета у вертикальне положення.
Важливо! Шпінгалети також можна придбати окремо як готовий виріб.
Основні конструктивні елементи
Конструкція класичного засува складається з таких елементів, які поділяються на підгрупи:
- Рухомі.
- Нерухомі.
- Відповідні.
До рухомих належить язичок засува – одинарний або спарений. До нерухомих – корпус із кріпильними елементами, у якому рухається язичок засува. Як відповідні використовується навісний паз або петля, куди заходить язичок для замикання перегородки або хвіртки.
Що може знадобитися для виготовлення
Виготовити елементарний засув неважко, хоча частіше монтуються готові недорогі вироби.
Замок на ворота своїми руками потребуватиме для виготовлення таких інструментів і матеріалів.
Інструменти:
- Дриль.
- Електрозварювання.
- Болгарка.
Якщо засув робиться з жерсті, то замість дриля для свердління кріпильних отворів можна використовувати “клепальник”. Засувка на хвіртку двостороння може бути змонтована тільки з використанням болтових з’єднань, які повністю перетинають товщину хвіртки чи іншої загородки.
Для матеріалу можна підібрати листи металу товщиною не більше 5 мм. З листків, які нарізають болгаркою, виготовляють корпус, у ньому буде знаходитися язичок з того ж листа.
Виготовлення саморобної клямки
Розглянемо детальніше методологію виготовлення різних навісних запорів, які максимально затребувані і прості у виробництві.
Поворотна клямка
Найчастіше цей вид використовується як тимчасове пристосування на короткий термін, а після замінюється більш капітальним.
Найчастіше матеріалом для виготовлення служить дерев’яний брусок, який обточується у формі ромба.
Далі слід виконати такі роботи:
- У центрі ромба просвердлюється отвір під дюбель.
- На поверхні обналички вибирають місце, куди на дюбель закріплюють ромбоподібний елемент.
Поворотом “ромба” хвіртка закривається і відкривається поверненням його у вихідне вертикальне положення.
Клямка з навісним замком
Це теж нескладний варіант для самостійного виробництва. Необхідно виготовити основний конструктивний елемент – корпус, для цього потрібно:
- Зробити за допомогою зварювання або пайки прямокутну порожнисту конструкцію на зразок вузького пенала.
- На одній стороні пропилюється довгастий отвір, по якому буде ходити затвор.
- Усередині пенала закладається язичок – довгастий лист металу за величиною самого корпусу.
- До язичка виготовляється засувна петля, яка закріплюється на оголичці поруч із хвірткою. Це відповідна частина.
- Сам пенал закріплюється на припайні вушка на саму хвіртку. Для цього можна використовувати саморізи.
Важливо! Для підвищення щільності ходіння язичка пенал бажано заповнити консистентним прозорим мастилом, наприклад, марки “Шеврон”.
Навісні замки повинні з’єднувати відповідну частину і засув в єдине ціле, створюючи єдиний бар’єр під час відкривання хвіртки. На цьому ґрунтується принцип дії цієї категорії.
Самозамикаюча клямка, що замикається
Цей тип клямок можна назвати напівавтоматичним, він виготовляється аналогічно до попереднього типу, але має певні складнощі.
Сам язичок необхідно зробити рухомим не тільки вздовж корпусу-пенала, а й по горизонталі всередині. Для цього використовуються пружини, які можна придбати в господарському магазині або в спеціальних торгових центрах, де торгують інструментом.
Далі слід виконати такі заходи:
- На язичку необхідно зробити напрямні лунки спочатку і в кінці, але з різних боків. Для лунок приварюються гайки, в які “прихоплюються” пружинки.
- Язичок заводиться в корпус. Тепер для руху язичка пружини потрібно віджати.
- В якості відповідної частини на оголиці робиться буртик, на який заводиться засувка. Пружини самі під дією зворотної сили зчіплюють бурт на язичку з буртом на відгалуженні.
Особливості та різновиди автоматичних
Наступні види можна віднести до розряду автоматичних і напівавтоматичних. Розберемо кожен вид детально.
“Англійський механізм”
Автоматичні запори мають зовсім іншу будову і механізм спрацьовування. Конструктивно вони являють собою класичний англійський замок, у якому висунення клямки відбувається автоматично.
Як це відбувається?
У механізмі автоматичного засува є такий елемент, як важіль або “прапорець”, коли він вдавлюється елементом одвірка або наличника, то відбувається спрацьовування висувних штифтів – вони й фіксують хвіртку в закритому положенні.
Для того щоб відвести засув, необхідно вручну зрушити його у вихідне положення.
Важливо! Англійські механізми небезпечні тим, що вони можуть закритися в той час, коли власник перебуває за хвірткою. Її може закрити протяг, при цьому прапорець і фіксатор спрацюють в автоматичному режимі.
Поворотний механізм із храповим коліщатком і кнопкою
Другий різновид – поворотний механізм, який відводиться автоматично, а подається вручну за допомогою поворотного коліщатка. У його пристрої є специфічний елемент, який називається “храповик” або “храпове колесо” – це коліщатко, але із зубцями, як на шестерінці, а по гранях зубців прокладена пружна металева стрічка.
Цей елемент забезпечує повернення засува у вихідне положення, після його взводу. Взвод починається в момент подачі засува на закриття, а приводиться в дію натисканням кнопки. Кнопка вивільняє стрічку храповика, і язичок відводиться назад.
Важливо! Храповик може бути влаштований і на автоматичне закривання.
Також існує безліч різновидів, які оснащуються автоматичними і дистанційними системами управління. Принцип їхньої роботи заснований на виникненні ЕРС і замиканні контактів.
У технічному сенсі ці запірні механізми є найбільш складними, їх виробляють на спеціальних заводах і фабриках. Зробити їх самостійно вкрай складно, адже для цього необхідно знати методологію заводського складання, вміти виготовляти й обробляти складні конструктивні елементи, а також збирати їх у корпус.
Крім запору на хвіртці має бути змонтована і ручка. Як зробити ручку на хвіртку?
- Її можна виготовити з дерева і змонтувати над замком.
- Також можна застосовувати пластик або інший будь-який матеріал, який має м’якість для ручної обробки.
Ручка закріплюється на саморізи, для чого посередині ручки або по краях робляться відливи під кріплення. Ручка має бути надійною, міцною і не відриватися під час різкого закривання хвіртки.
Правила експлуатації
Прості затвори, за винятком автоматичних, можна придбати в будь-якому спеціалізованому магазині, де продають двері та замки. Вони не вирізняються великою вартістю, тому найчастіше їх міняють на нові в разі поломки. Але продовжити термін їхньої експлуатації можна, якщо знати правила використання:
- Якщо засув під час роботи став підклинювати, то необхідно додати в корпус мастило. Це ж стосується тих випадків, коли запор заскрипів під час роботи.
- Якщо стався заклин висувного язичка, то, найімовірніше, сам язичок деформований від удару. Потрібен демонтаж корпусу, його розпаювання і механічне виправлення висувного язичка.
Важливо! Розпаювання можливе тільки для саморобних пристосувань, оскільки на фабриках використовується лиття і збірка з нержавіючих композитних сплавів.
- Небажано проводити монтаж важких засувів на легкі конструкції на зразок профнастилу. В такому випадку закривашка не матиме міцної основи – це призведе до деформації і зламу механізмів.
- Забороняється закривати засув ударами і ривками – це також призведе до поломки пристрою.
Важливо! Самозащіпні пристрої категорично не терплять механічних впливів, оскільки пружина має властивість “втомлюватися”, втрачаючи властивості пружності та відновлення первісної форми після стиснення. Це призведе до того, що самозащіпка втратить свої робочі функції.
Якщо дотримуватися цих простих правил, то можна значною мірою підвищити терміни експлуатації саморобного запірного пристрою на ворота або хвіртку. Крім того, використовуючи цю статтю, можна швидко і якісно вибрати або зробити надійні засуви на своїй присадибній ділянці.
